1、NN和2NN工作机制

思考：NameNode中的元数据是存储在哪里的？

首先，我们做个假设，如果存储在NameNode节点的磁盘中，因为经常需要进行随机访问，还有响应客户请求，必然是效率过低。因此，元数据需要存放在内存中。但如果只存在内存中，一旦断电，元数据丢失，整个集群就无法工作了。因此产生在磁盘中备份元数据的FsImage。

这样又会带来新的问题，当在内存中的元数据更新时，如果同时更新FsImage，就会导致效率过低，但如果不更新，就会发生一致性问题，一旦NameNode节点断电，就会产生数据丢失。因此，引入Edits文件（只进行追加操作，效率很高）。每当元数据有更新或者添加元数据时，修改内存中的元数据并追加到Edits中。这样，一旦NameNode节点断电，可以通过FsImage和Edits的合并，合成元数据。

但是，如果长时间添加数据到Edits中，会导致该文件数据过大，效率降低，而且一旦断电，恢复元数据需要的时间过长。因此，需要定期进行FsImage和Edits的合并，如果这个操作由NameNode节点完成，又会效率过低。因此，引入一个新的节点SecondaryNamenode，专门用于FsImage和Edits的合并。

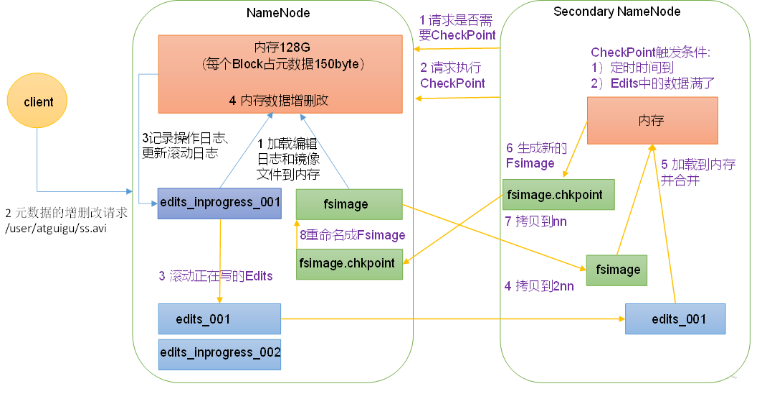

1）第一阶段：NameNode启动

（1）第一次启动NameNode格式化后，创建Fsimage和Edits文件。如果不是第一次启动，直接加载编辑日志和镜像文件到内存。

（2）客户端对元数据进行增删改的请求。

（3）NameNode记录操作日志，更新滚动日志。

（4）NameNode在内存中对元数据进行增删改。

2）第二阶段：Secondary NameNode工作

（1）Secondary NameNode询问NameNode是否需要CheckPoint。直接带回NameNode是否检查结果。

（2）Secondary NameNode请求执行CheckPoint。

（3）NameNode滚动正在写的Edits日志。

（4）将滚动前的编辑日志和镜像文件拷贝到Secondary NameNode。

（5）Secondary NameNode加载编辑日志和镜像文件到内存，并合并。

（6）生成新的镜像文件fsimage.chkpoint。

（7）拷贝fsimage.chkpoint到NameNode。

（8）NameNode将fsimage.chkpoint重新命名成fsimage。

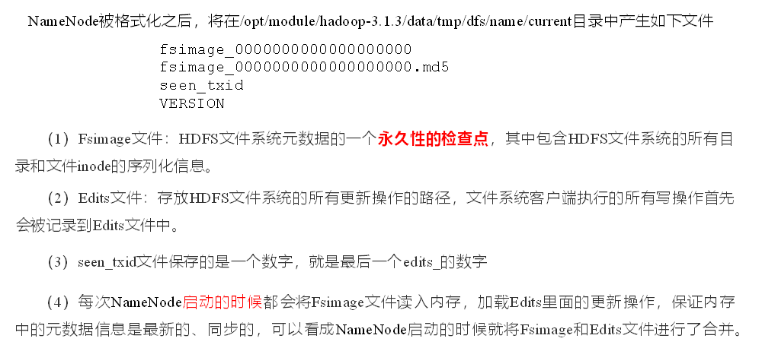

2、Fsimage和Edits解析

1）oiv查看Fsimage文件（cd /opt/module/hadoop-3.1.3/data/dfs/name/current）

（1）查看oiv和oev命令

oiv            apply the offline fsimage viewer to an fsimage

oev            apply the offline edits viewer to an edits file

（2）基本语法

hdfs oiv -p 文件类型 -i镜像文件 -o 转换后文件输出路径

（3）案例实操

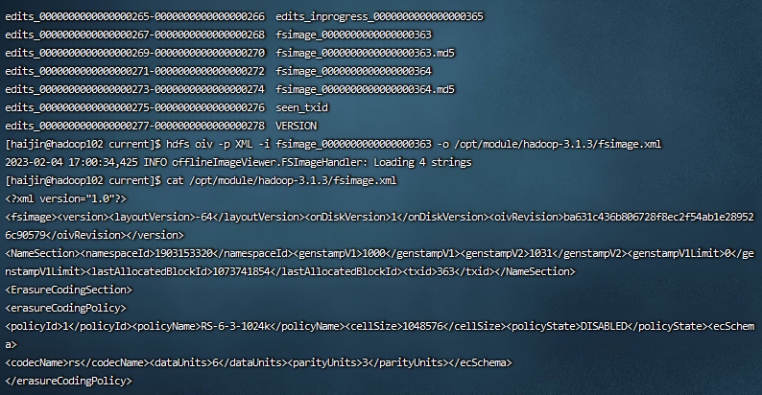

 hdfs oiv -p XML -i fsimage_0000000000000000363 -o /opt/module/hadoop-3.1.3/fsimage.xml

 cat /opt/module/hadoop-3.1.3/fsimage.xml

将显示的xml文件内容拷贝到Idea中创建的xml文件中，并格式化。

可以看出，Fsimage中没有记录块所对应DataNode，为什么？

在集群启动后，要求DataNode上报数据块信息，并间隔一段时间后再次上报。

2）oev查看Edits文件

（1）基本语法

hdfs oev -p 文件类型 -i编辑日志 -o 转换后文件输出路径

（2）案例实操

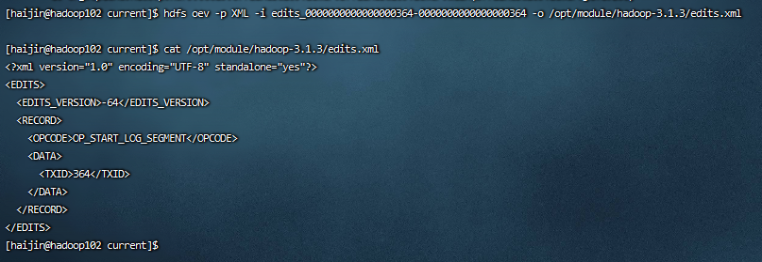

 hdfs oev -p XML -i edits_0000000000000000364-0000000000000000364 -o /opt/module/hadoop-3.1.3/edits.xml

cat /opt/module/hadoop-3.1.3/edits.xml

将显示的xml文件内容拷贝到Idea中创建的xml文件中，并格式化。

思考：NameNode如何确定下次开机启动的时候合并哪些Edits？合并 edits_inprogress_0000000000000000365 （365）之后的数据

3、CheckPoint时间设置

1）通常情况下，SecondaryNameNode每隔一小时执行一次。

[hdfs-default.xml]

<property>
  <name>dfs.namenode.checkpoint.period</name>
  <value>3600s</value>
</property>

2）一分钟检查一次操作次数，当操作次数达到1百万时，SecondaryNameNode执行一次。

<property>
  <name>dfs.namenode.checkpoint.txns</name>
  <value>1000000</value>
<description>操作动作次数</description>
</property>

<property>
  <name>dfs.namenode.checkpoint.check.period</name>
  <value>60s</value>
<description> 1分钟检查一次操作次数</description>
</property>
