前言：
测试环境：两个微服务，分别为customer和goods。
概念：调用方（customer），被调用方（goods）

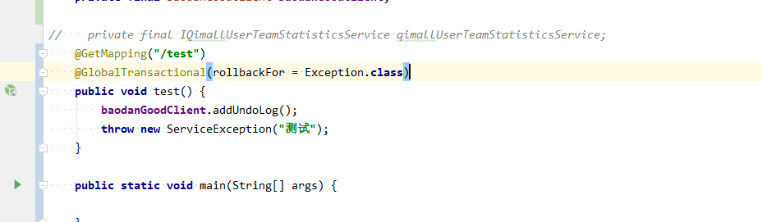

下图是customer的程序入口，里面调用了goods的feign接口。

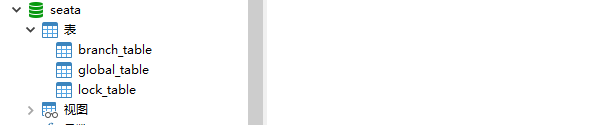

这里是seata服务的数据库，存在3张表。

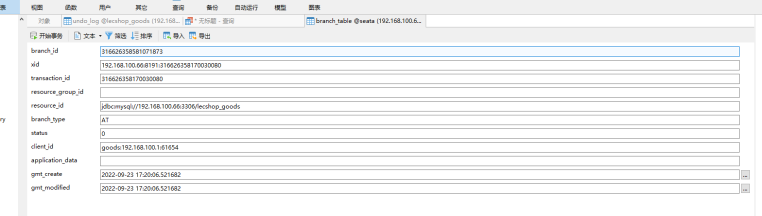

branch_table用来记录当前事务的插入批次信息。批次id用来后续查询undo_log进行回滚
global_table 用来记录当前的请求的全局事务信息。保证整个调用链是同一个全局事务，重点就是xid
事务调用方：

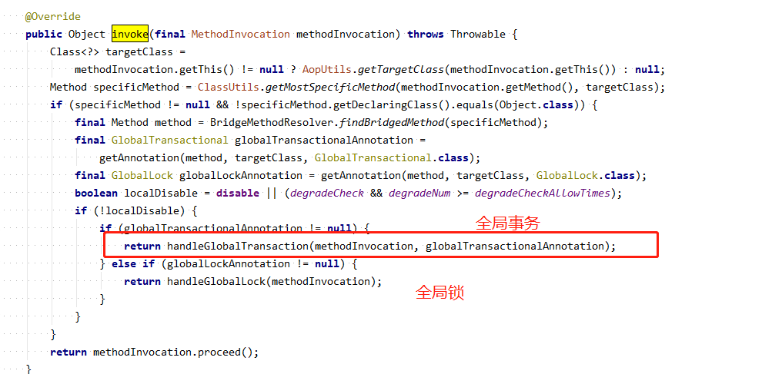

注解的实现类为：

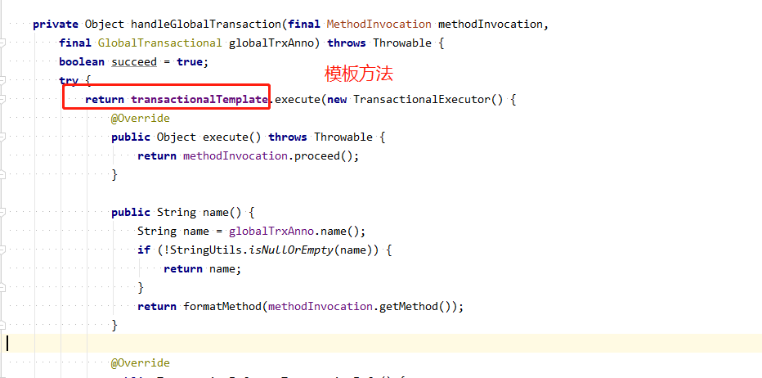

GlobalTransactionalInterceptor类

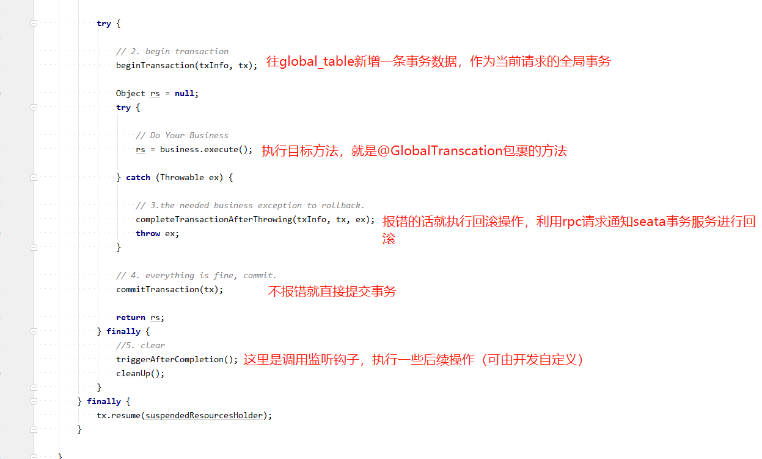

TransactionalTemplate类execute方法：
注意：commitTransaction这个方法并没有提交数据库事务，只是通知。如果这里打断点的话，是在表里面找不到数据的。
事务被调用方（即feign接口服务类）：

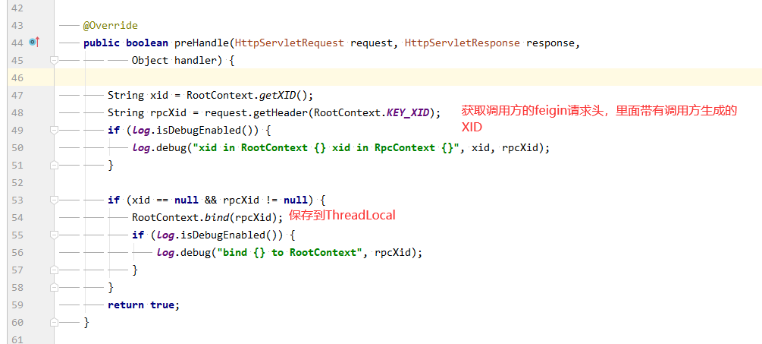

SeataHandlerInterceptor类 第一步拦截feign接口请求，查看请求头是否带有TX_XID

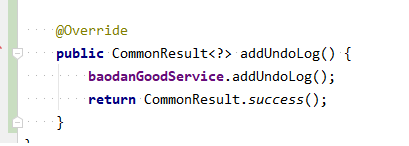

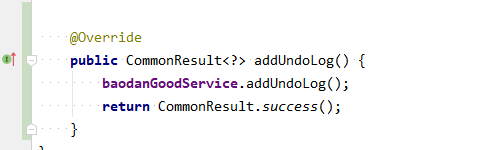

然后直接到执行目标的dll方法↓
这里就是常规的mybatis插入。但是！seata通过注入statement的实现类，从而由mybatis底层方法，执行到seata的底层方法

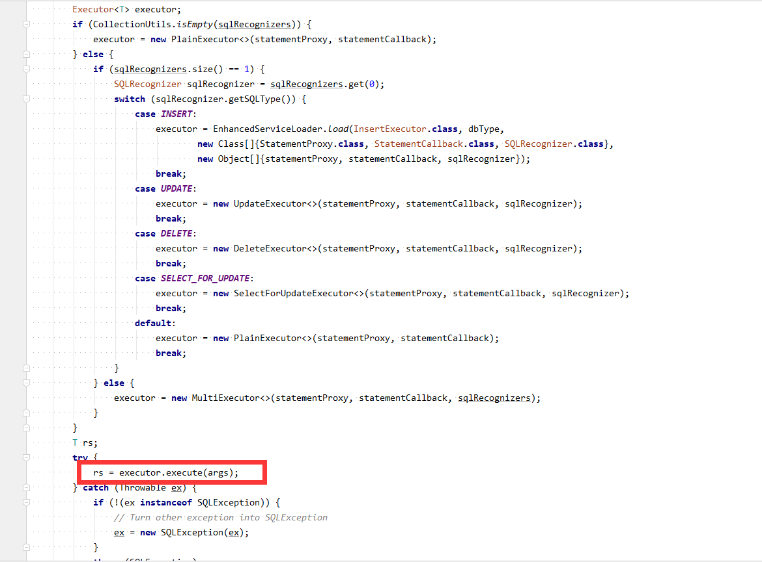

可以说这里就是被调用方seata的入口。PreparedStatementProxy的实际实现类为ExecuteTemplate

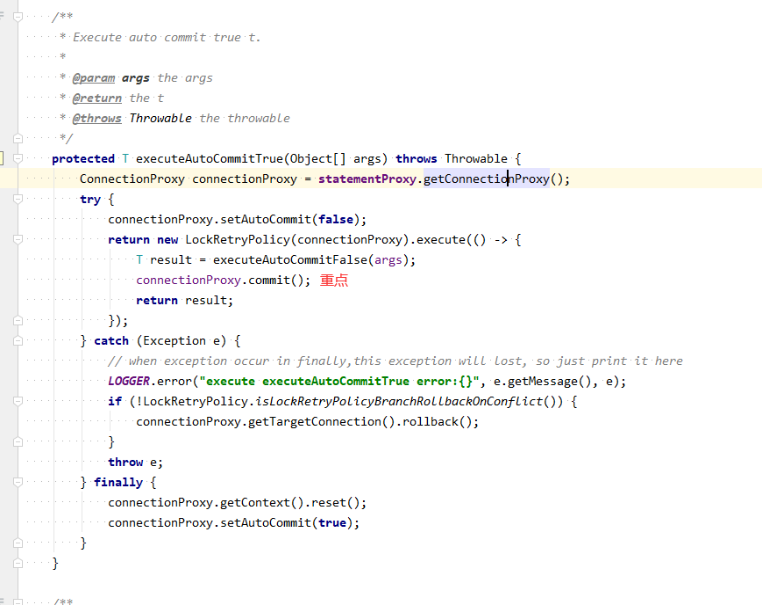

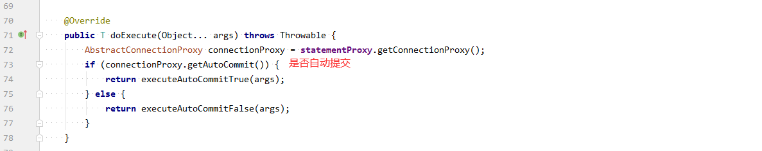

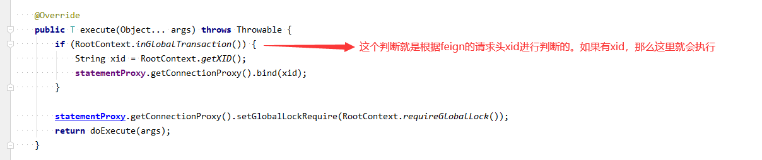

实际执行的是父类BaseTransactionalExecutor中的execute方法
{

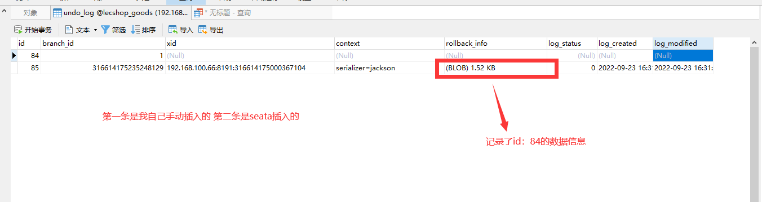

"@class":"io.seata.rm.datasource.undo.BranchUndoLog",
"xid":"192.168.100.66:8191:316614175000367104",
"branchId":316614175235248100,
"sqlUndoLogs":[
"java.util.ArrayList",
[
{
"@class":"io.seata.rm.datasource.undo.SQLUndoLog",
"sqlType":"INSERT",
"tableName":"undo_log",
"beforeImage":{
"@class":"io.seata.rm.datasource.sql.struct.TableRecords$EmptyTableRecords",
"tableName":"undo_log",
"rows":[
"java.util.ArrayList",
[
]
]
},
"afterImage":{
"@class":"io.seata.rm.datasource.sql.struct.TableRecords",
"tableName":"undo_log",
"rows":[
"java.util.ArrayList",
[
{
"@class":"io.seata.rm.datasource.sql.struct.Row",
"fields":[
"java.util.ArrayList",
[
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"id",
"keyType":"PRIMARY_KEY",
"type":-5,
"value":[
"java.lang.Long",
84
]
},
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"branch_id",
"keyType":"NULL",
"type":-5,
"value":[
"java.lang.Long",
1
]
},
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"xid",
"keyType":"NULL",
"type":12,
"value":null
},
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"context",
"keyType":"NULL",
"type":12,
"value":null
},
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"rollback_info",
"keyType":"NULL",
"type":-4,
"value":null
},
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"log_status",
"keyType":"NULL",
"type":4,
"value":null
},
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"log_created",
"keyType":"NULL",
"type":93,
"value":null
},
{
"@class":"io.seata.rm.datasource.sql.struct.Field",
"name":"log_modified",
"keyType":"NULL",
"type":93,
"value":null
}
]
]
}
]
]
}
}
]
]
}总结：

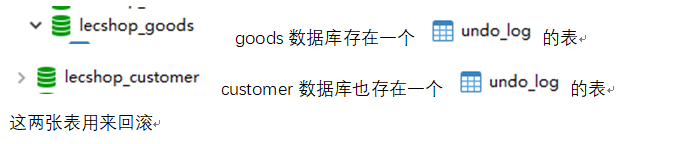

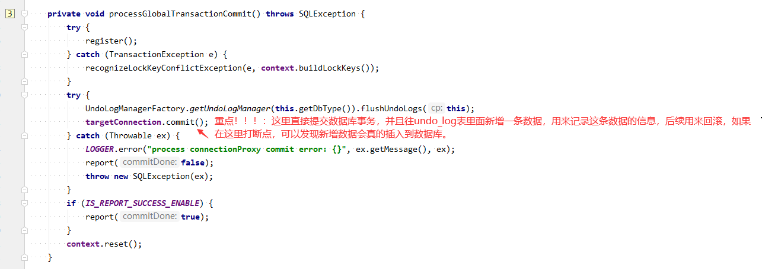

调用方通过开启全局seata事务，调用方生成全局事务信息即global_table表数据，生成的xid添加到feigin接口的请求头。被调用方根据xid是否存在，执行是否加入全局事务的逻辑。被调用方会直接提交数据库事务（可以在数据库直接查到新数据），并生成undol_og，和banch_table的数据。
回滚的时候，会通过banchId去查询undo_log的数据，banch_table同时记录了数据库的信息，而undo_log里面记录了新增数据的主键，回滚的时候就可以连接对应的数据库根据主键删掉新增的数据
