1、UML基本介绍

1) UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用
于帮助软件开发人员进行思考和记录思路的结果

2) UML本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他
们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如右图:

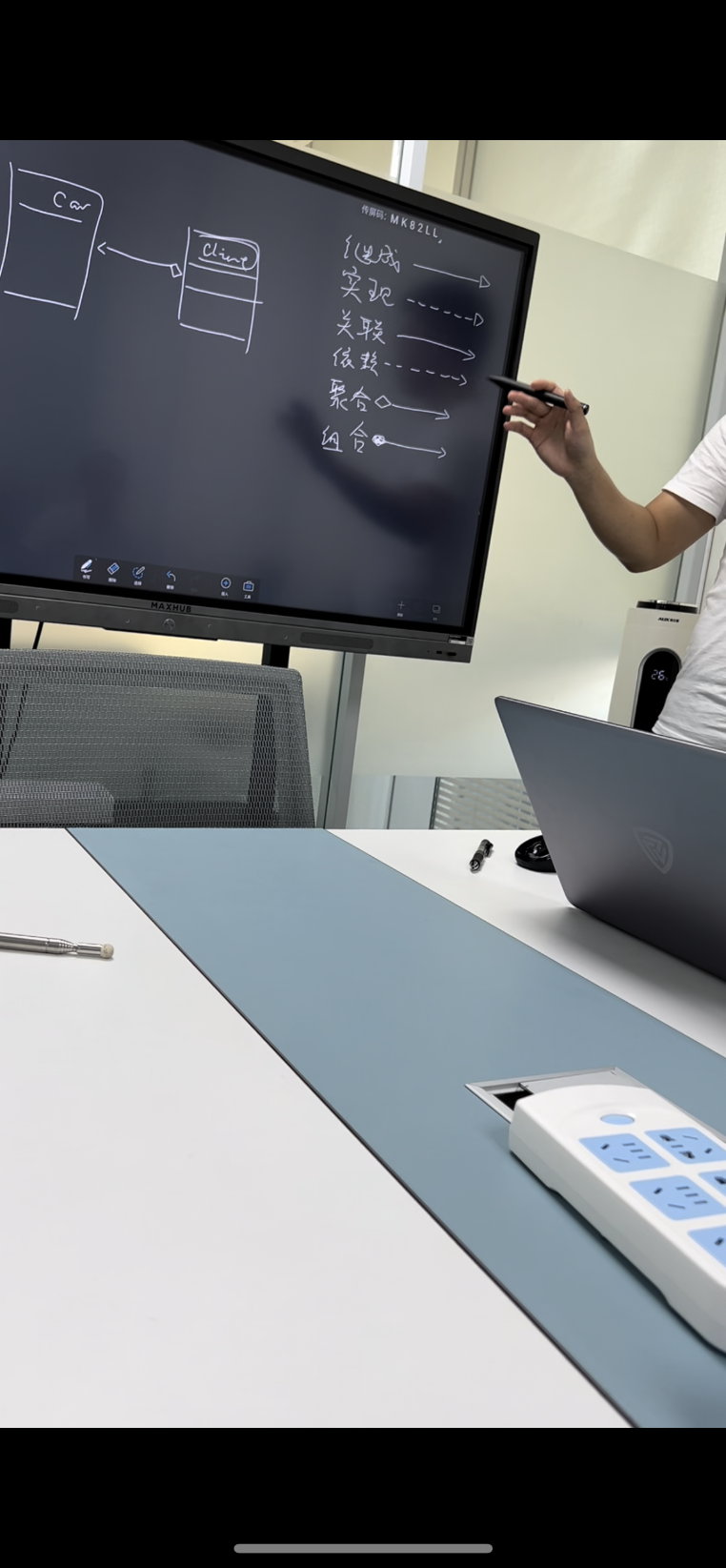

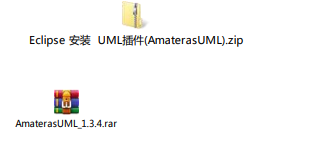

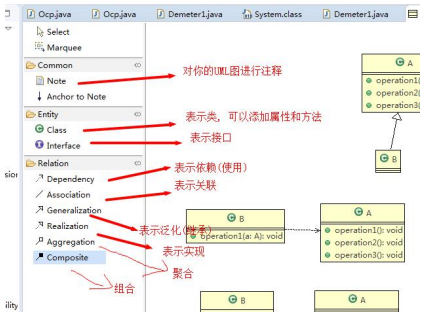

3)使用UML来建模，常用的工具有 Rational Rose，也可以使用一些插件来建模

2、UML图

画UML图与写文章差不多，都是把自己的思想描述给别人看，关键在于思路和条理，UML图分类:

1)用例图(use case)

2)静态结构图:类图、对象图、包图、组件图、部署图

3)动态行为图:交互图(时序图与协作图）、状态图、活动图

说明：类图是描述类与类之间的关系的，是UML图中最核心的

3、UML类图

1)用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系。

2)类之间的关系:依赖、泛化(继承)、实现、关联、聚合与组合。

3)类图简单举例

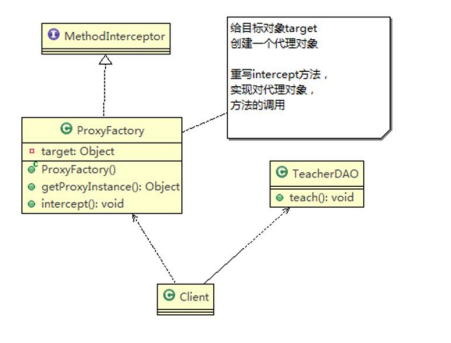

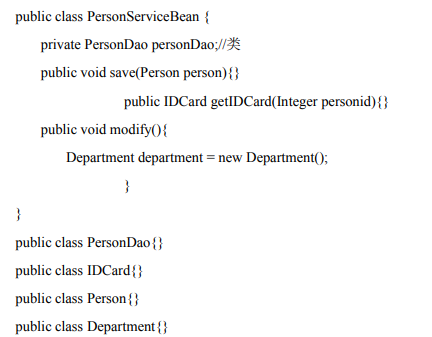

4、类图——依赖关系(Dependence）

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。

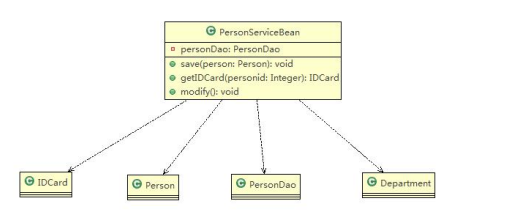

对应的类图：

小结

1)类中用到了对方

2)如果是类的成员属性

3)如果是方法的返回类型

4)是方法接收的参数类型

5)方法中使用到

5、类图——泛化关系(generalization）

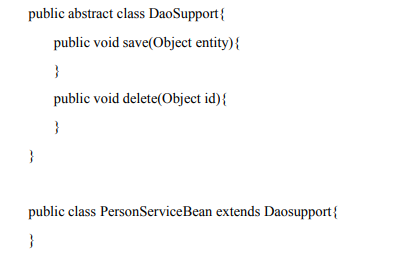

泛化关系实际上就是继承关系，他是依赖关系的特例

对应类图

小结：

1)泛化关系实际上就是继承关系

2)如果A类继承了B类，我们就说A和B存在泛化关系

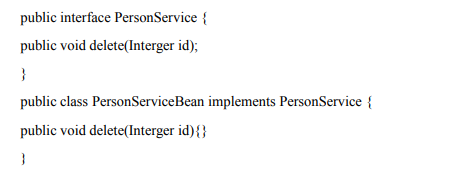

6、类图—实现关系(Implementation）

实现关系实际上就是A类实现B接口，他是依赖关系的特例

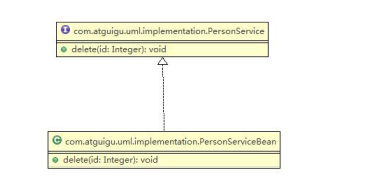

类图：

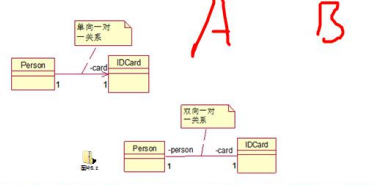

7、类图——关联关系(Association)

关联关系实际上就是类与类之间的联系,他是依赖关系的特例

关联具有导航性:即双向关系或单向关系

关系具有多重性:如“1”(表示有且仅有一个)，“0.….”(表示0个或者多个)，

“0，1”(表示0个或者一个)，“n….m"(表示n到m个都可以),"m.….*”（表示至少m个）。

8、类图—聚合关系（Aggregation)

8.1基本介绍

聚合关系(Aggregation)表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

如:一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成;组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示:

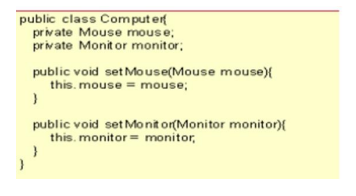

8.2应用实例

9、类图—组合关系(Composition)

9.1基本介绍

组合关系:也是整体与部分的关系，但是整体与部分不可以分开。

再看一个案例:在程序中我们定义实体: Person与 IDCard、Head,那么Head 和 Person 就是组合,IDCard和Person就是聚合。

但是如果在程序中Person实体中定义了对IDCard进行级联删除，即删除Person时连同IDCard一起删除，那么IDCard和 Person就是组合了.

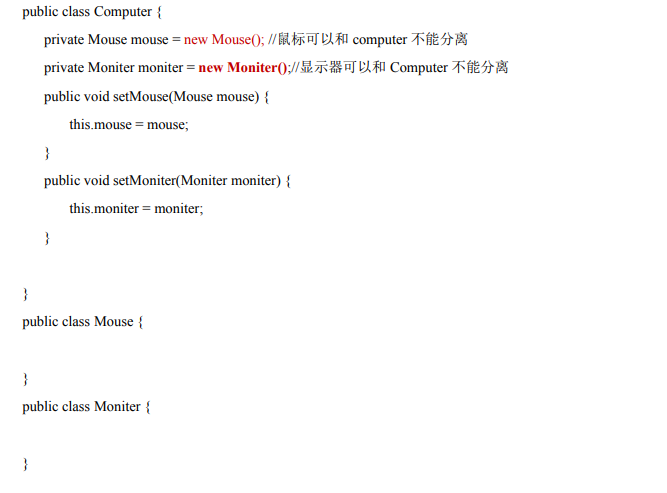

9.2应用案例

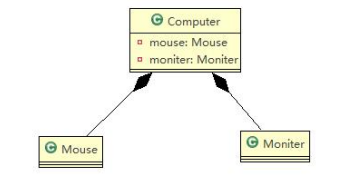

对应类图

2022-06-29

start:

9.3、总结

end
