1、影院管理项目
组建一个家庭影院:
DVD播放器、投影仪、自动屏幕、环绕立体声、爆米花机,要求完成使用家庭影院的功能，其过程为:
直接用遥控器:统筹各设备开关
开爆米花机
放下屏幕
开投影仪
开音响
开DVD，选dvd
去拿爆米花
调暗灯光
播放
观影结束后，关闭各种设备

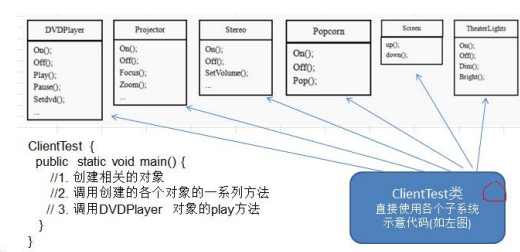

2、传统方式解决影院管理
3、传统方式解决影院管理问题分析
1)在ClientTest 的 main方法中，创建各个子系统的对象，并直接去调用子系统(对象)相关方法，会造成调用过程
混乱，没有清晰的过程
2)不利于在 ClientTest 中，去维护对子系统的操作
3)解决思路:定义一个高层接口，给子系统中的一组接口提供一个一致的界面(比如在高层接口提供四个方法
ready, play, pause, end )，用来访问子系统中的一群接口
4)也就是说就是通过定义一个一致的接口(界面类)，用以屏蔽内部子系统的细节，使得调用端只需跟这个接口发
生调用，而无需关心这个子系统的内部细节→>外观模式
4、外观模式基本介绍
基本介绍
1)外观模式〈Facade)，也叫“过程模式:外观模式为子系统中的一组接口提供一个一致的界面，此模式定义了
一个高层接口，这个接口使得这一子系统更加容易使用
2)外观模式通过定义一个一致的接口，用以屏蔽内部子系统的细节，使得调用端只需跟这个接口发生调用，而无
需关心这个子系统的内部细节

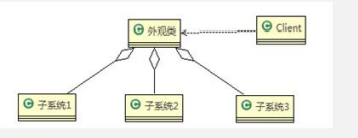

5、外观模式原理类图
对类图说明(分类外观模式的角色)
1)外观类(Facade):为调用端提供统一的调用接口，外观类知道哪些子系统负责处理请求,从而将调用端的请求代
理给适当子系统对象
2)调用者(Client):外观接口的调用者
3)子系统的集合:指模块或者子系统，处理Facade对象指派的任务，他是功能的实际提供者
6、外观模式解决影院管理
6.1传统方式解决影院管理说明
1)外观模式可以理解为转换一群接口，客户只要调用一个接口，而不用调用多个接口才能达到目的。比如:在pe
上安装软件的时候经常有一键安装选项(省去选择安装目录、安装的组件等等)，还有就是手机的重启功能(把关机和启动合为一个操作）。
2)外观模式就是解决多个复杂接口带来的使用困难，起到简化用户操作的作用

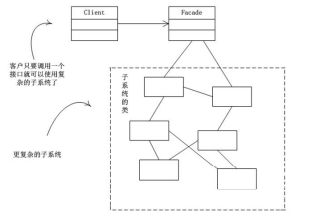

3)示意图说明
6.2、外观模式应用实例
1)应用实例要求
2)使用外观模式来完成家庭影院项目

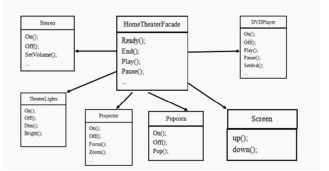

3)思路分析和图解(类图)
4)代码实现
Client：
public class Client {
public static void main(String[] args) {
// TODO Auto-generated method stub
//这里直接调用。。 很麻烦
HomeTheaterFacade homeTheaterFacade = new HomeTheaterFacade();
homeTheaterFacade.ready();
homeTheaterFacade.play();
homeTheaterFacade.end();
}
}DVDPlayer：
public class DVDPlayer {
//使用单例模式, 使用饿汉式
private static DVDPlayer instance = new DVDPlayer();
public static DVDPlayer getInstanc() {
return instance;
}
public void on() {
System.out.println(" dvd on ");
}
public void off() {
System.out.println(" dvd off ");
}
public void play() {
System.out.println(" dvd is playing ");
}
//....
public void pause() {
System.out.println(" dvd pause ..");
}
}HomeTheaterFacade：
public class HomeTheaterFacade {
//定义各个子系统对象
private TheaterLight theaterLight;
private Popcorn popcorn;
private Stereo stereo;
private Projector projector;
private Screen screen;
private DVDPlayer dVDPlayer;
//构造器
public HomeTheaterFacade() {
super();
this.theaterLight = TheaterLight.getInstance();
this.popcorn = Popcorn.getInstance();
this.stereo = Stereo.getInstance();
this.projector = Projector.getInstance();
this.screen = Screen.getInstance();
this.dVDPlayer = DVDPlayer.getInstanc();
}
//操作分成 4 步
public void ready() {
popcorn.on();
popcorn.pop();
screen.down();
projector.on();
stereo.on();
dVDPlayer.on();
theaterLight.dim();
}
public void play() {
dVDPlayer.play();
}
public void pause() {
dVDPlayer.pause();
}
public void end() {
popcorn.off();
theaterLight.bright();
screen.up();
projector.off();
stereo.off();
dVDPlayer.off();
}
}Popcorn：
public class Popcorn {
private static Popcorn instance = new Popcorn();
public static Popcorn getInstance() {
return instance;
}
public void on() {
System.out.println(" popcorn on ");
}
public void off() {
System.out.println(" popcorn ff ");
}
public void pop() {
System.out.println(" popcorn is poping ");
}
}
Projector：
public class Projector {
private static Projector instance = new Projector();
public static Projector getInstance() {
return instance;
}
public void on() {
System.out.println(" Projector on ");
}
public void off() {
System.out.println(" Projector ff ");
}
public void focus() {
System.out.println(" Projector is Projector ");
}
//...
}Screen：
public class Screen {
private static Screen instance = new Screen();
public static Screen getInstance() {
return instance;
}
public void up() {
System.out.println(" Screen up ");
}
public void down() {
System.out.println(" Screen down ");
}
}Stereo：
public class Stereo {
private static Stereo instance = new Stereo();
public static Stereo getInstance() {
return instance;
}
public void on() {
System.out.println(" Stereo on ");
}
public void off() {
System.out.println(" Screen off ");
}
public void up() {
System.out.println(" Screen up.. ");
}
//...
}TheaterLight：
public class TheaterLight {
private static TheaterLight instance = new TheaterLight();
public static TheaterLight getInstance() {
return instance;
}
public void on() {
System.out.println(" TheaterLight on ");
}
public void off() {
System.out.println(" TheaterLight off ");
}
public void dim() {
System.out.println(" TheaterLight dim.. ");
}
public void bright() {
System.out.println(" TheaterLight bright.. ");
}
}
7、外观模式在MyBatis框架应用的源码分析
1)MyBatis中的Configuration去创建MetaObject对象使用到外观模式

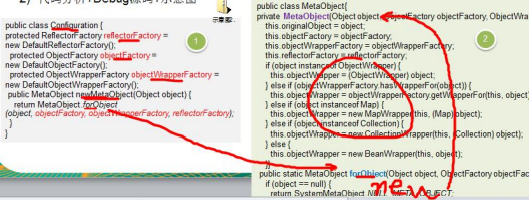

2)代码分析+Debug源码+示意图
3）对源码中使用到的外观模式的角色类图
8、外观模式的注意事项和细节
1)外观模式对外屏蔽了子系统的细节，因此外观模式降低了客户端对子系统使用的复杂性
2)外观模式对客户端与子系统的耦合关系-解耦，让子系统内部的模块更易维护和扩展
3)通过合理的使用外观模式，可以帮我们更好的划分访问的层次
4)当系统需要进行分层设计时，可以考虑使用Facade模式
5)在维护一个遗留的大型系统时，可能这个系统已经变得非常难以维护和扩展，此时可以考虑为新系统开发一个
Facade类，来提供遗留系统的比较清晰简单的接口，让新系统与Facade类交互，提高复用性
6)不能过多的或者不合理的使用外观模式，使用外观模式好，还是直接调用模块好。要以让系统有层次，利于维
护为目的。
