1、数据流图(DFD)

数据流图基本概念

数据字典

数据平衡原则

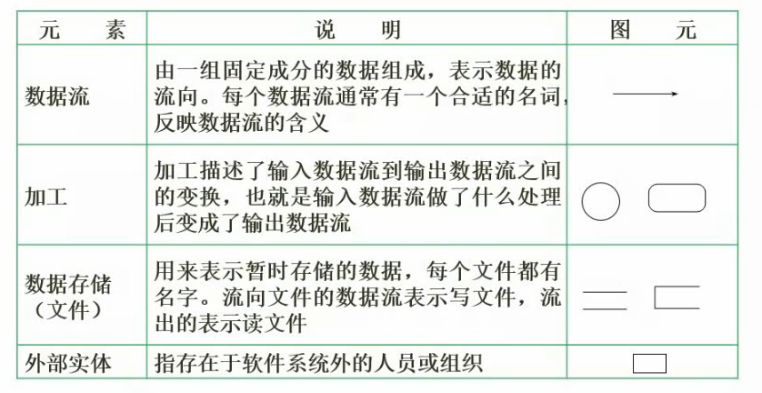

2、数据流图基本概念

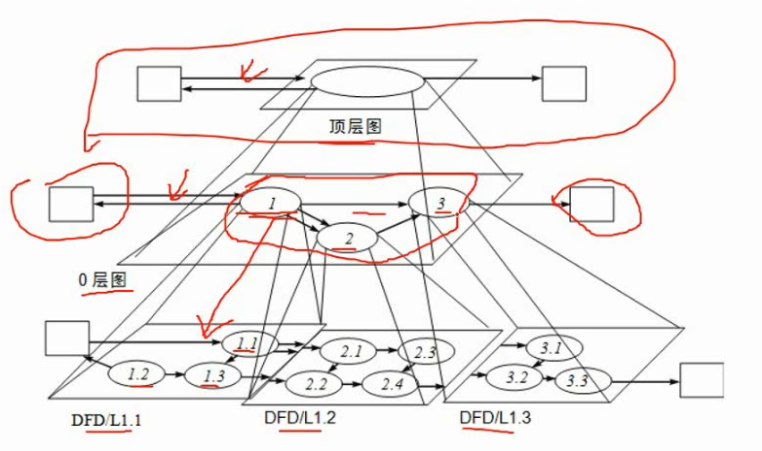

3、分层

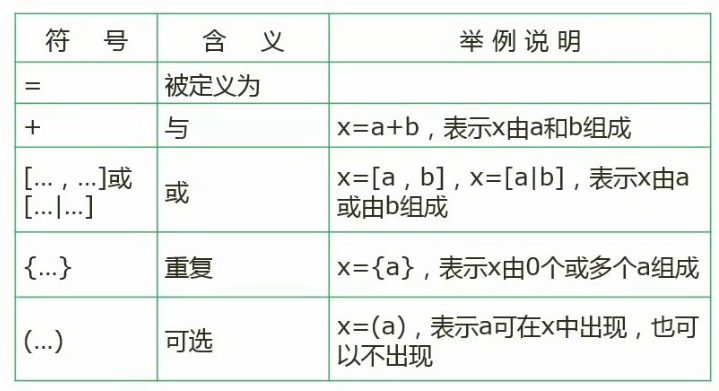

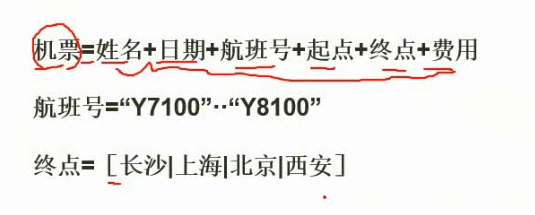

4、数据字典

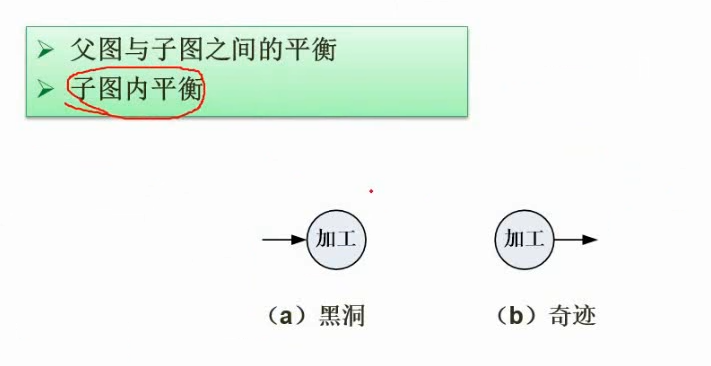

5、数据流图平衡原则

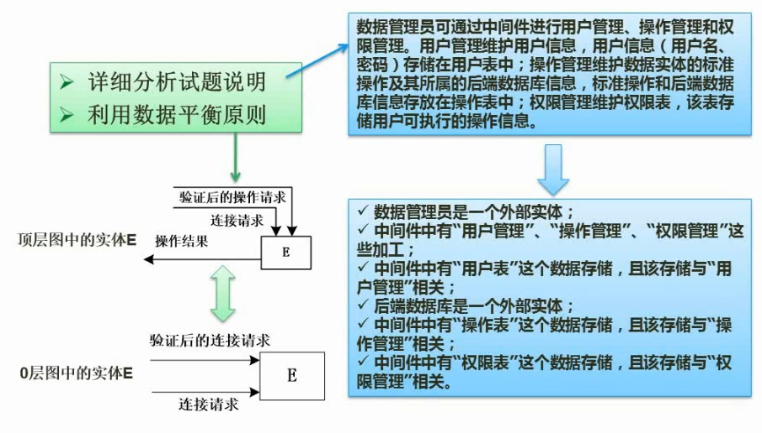

6、答题技巧

7、案例分析

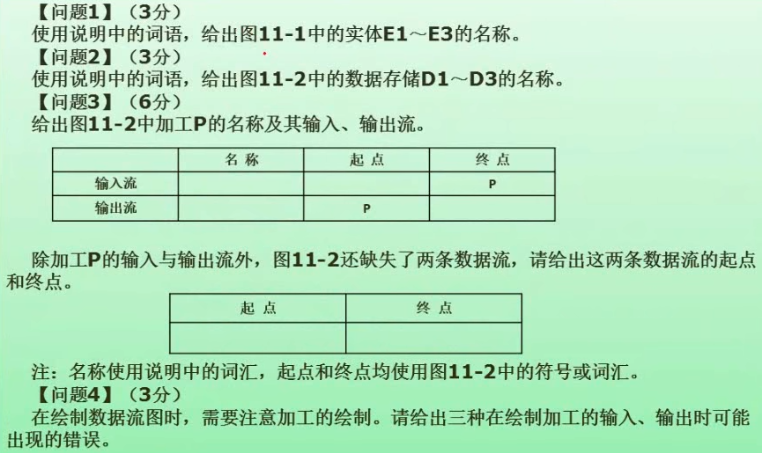

阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。【说明】
某大型企业的数据中心为了集中管理、控制用户对数据的访问并支持大量的连接需求，欲构建数据管理中间件，其主要功能如下:
(1）数据管理员可通过中间件进行用户管理、操作管理和权限管理。用户管理维护用户信息，用户信息（用户名、密码)存储在用户表中;操作管理维护数据实体的标准操作及其所属的后端数据库信息，标准操作和后端数据库信息存放在操作表中;权限管理维护权限表，该表存储用户可执行的操作信息。
(2）中间件验证前端应用提供的用户信息。若验证不通过，返回非法用户信息;若验证通过,中间件将等待前端应用提交操作请求。
(3）前端应用提交操作请求后，中间件先对请求进行格式检查。如果格式不正确，返回格式错误信息;如果格式正确，则进行权限验证（验证用户是否有权执行请求的操作)，若用户无权执行该操作，则返回权限不足信息，否则进行连接管理。
(4）连接管理连接相应的后台数据库并提交操作。连接管理先检查是否存在空闲的数据库连接,如果不存在,新建连接;如果存在,则重用连接。
(5）后端数据库执行操作并将结果传给中间件，中间件对收到的操作结果进行处理后，将其返回给前端应用。

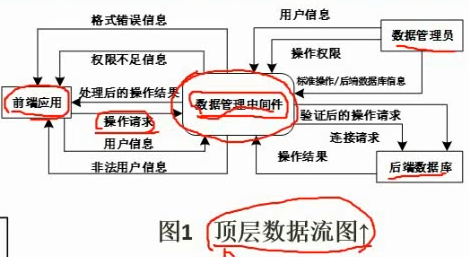

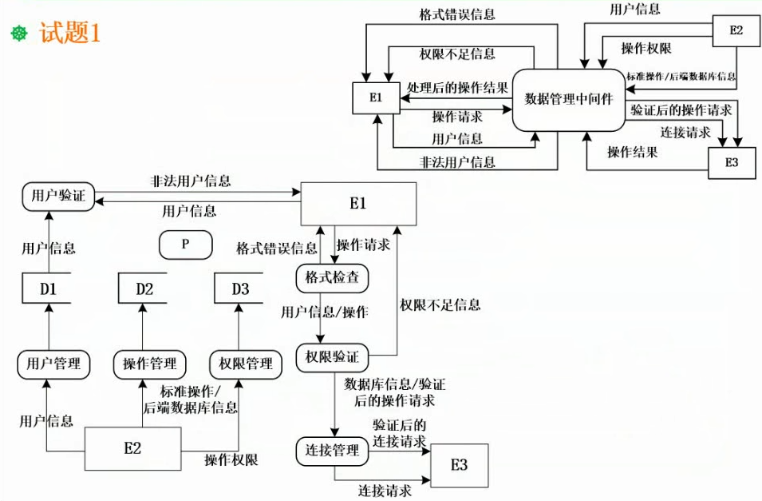

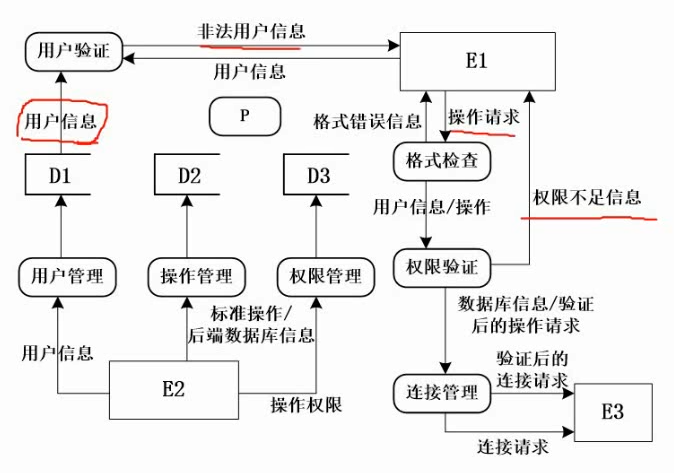

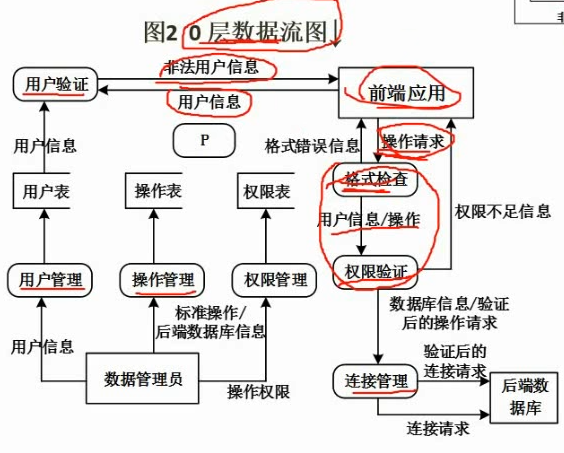

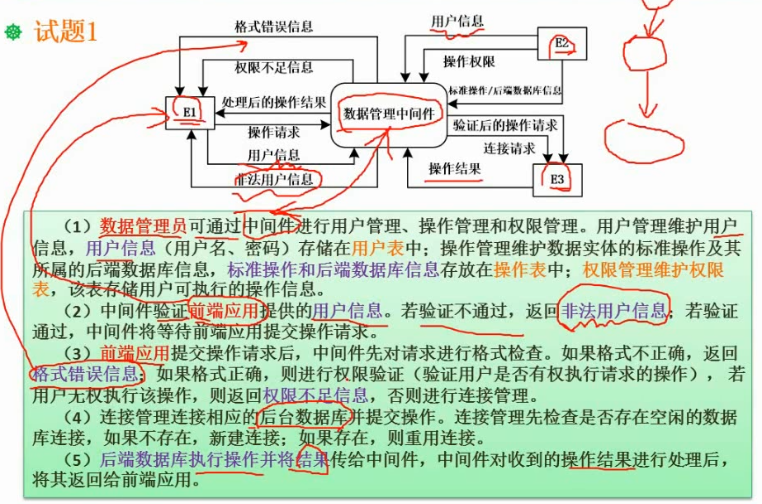

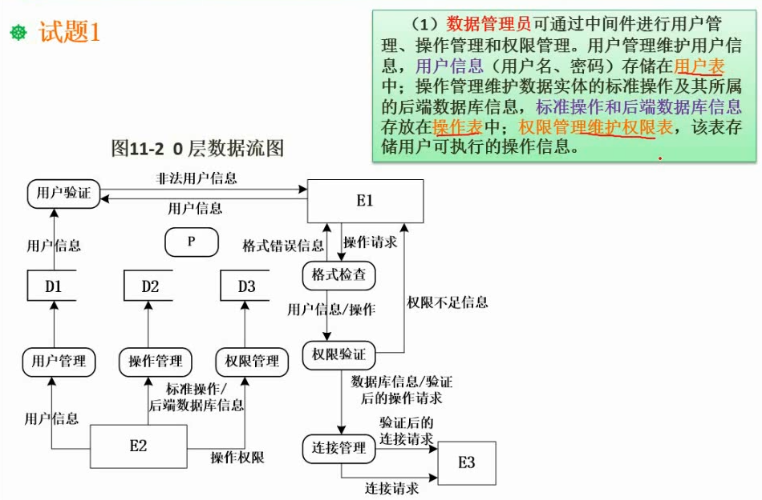

现采用结构化方法对系统进行分析与设计，获得如图11-1所示的顶层数据流图和图11-2所示的0层数据流图。

8、案例分析二

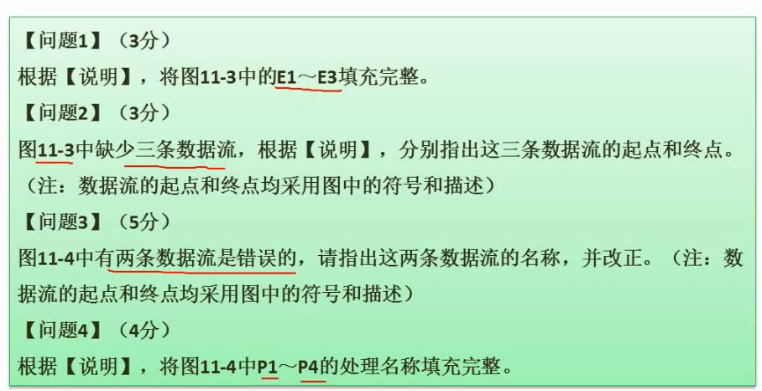

阅读以下说明和数据流图，回答问题1至问题4，将解答填入答题纸的对应栏内。【说明】
现准备为某银行开发一个信用卡管理系统CCMs，该系统的基本功能为:
1．信用卡申请。非信用卡客户填写信用卡申请表,说明所要申请的信用卡类型及申请者的基本信息，提交CCMS。如果信用卡申请被银行接受，CCMS将记录该客户的基本信息，并发送确认函给该客户，告知客户信用卡的有效期及信贷限额;否则该客户将会收到一封拒绝函。非信用卡客户收到确认函后成为信用卡客户。
2．信用卡激活。信用卡客户向CCMs提交激活请求，用信用卡号和密码激活该信用卡。激活操作结束后，CCMS将激活通知发送给客户，告知客户其信用卡是否被成功激活。
3．信用卡客户信息管理。信用卡客户的个人信息可以在cCMS中进行在线管理。每位信用卡客户可以在线查询和修改个人信息。
4．交易信息查询。信用卡客户使用信用卡进行的每一笔交易都会记录在CCMS中。信用卡客户可以通过cCMs查询并核实其交易信息（包括信用卡交易记录及交易额)。

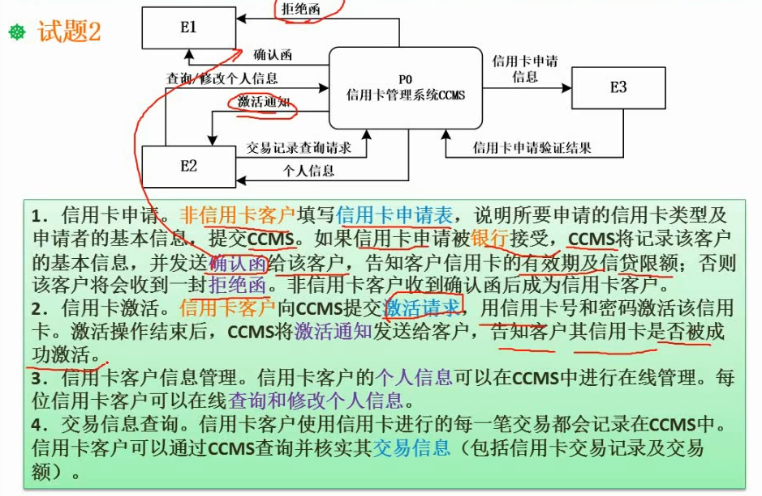

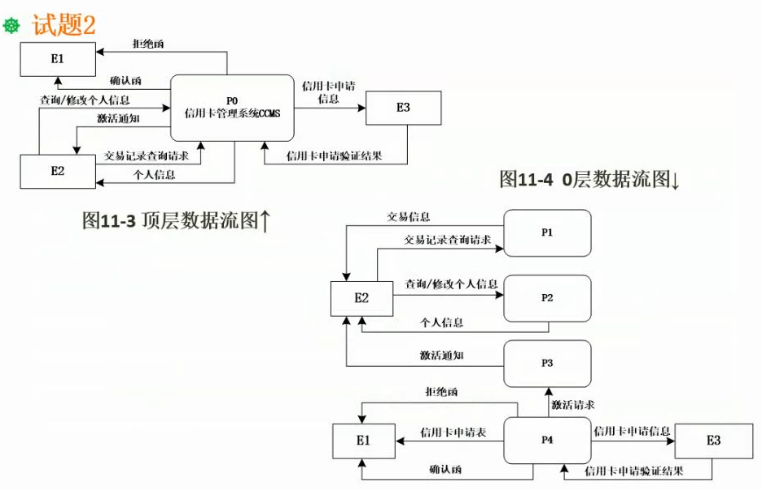

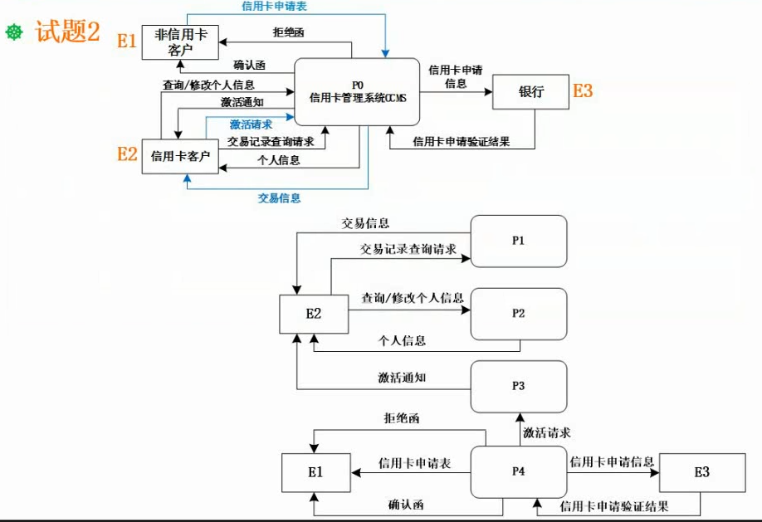

图11-3和图11-4分别给出了该系统的顶层数据流图和o层数据流图的初稿。
